问题汇总

1 分析布非常小 分析布的时间非常小 算不出来 不收敛

原因 ：网格大小、数量 质量缩放系数 单位制错误 （参数发生超过数量级的差异）

2 参考点过分旋转

原因 ：参考点的载荷 转速过大 （参数发生超过数量级的差异 还是

3 某个的变形超过 1.00000

原因：网格大小 变形过大 载荷过大 参数错误 单位制错误

4减少压下量之后还是错误 发生较大变形

原因 ：单位制错误 杨氏模量 密度 屈服强度，再次确认单位制

单元值 mm

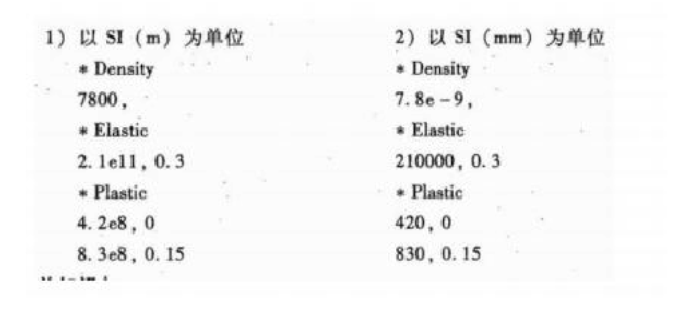

密度 7.85e-9 杨氏模量 210000 0.3

屈服密度 300 0 800 0

载荷 速度 -70 mm/s

速度过低有可能会引起无法咬合的原因

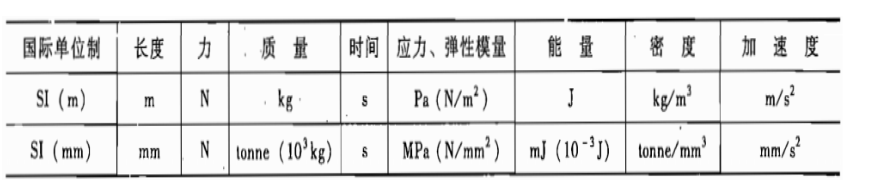

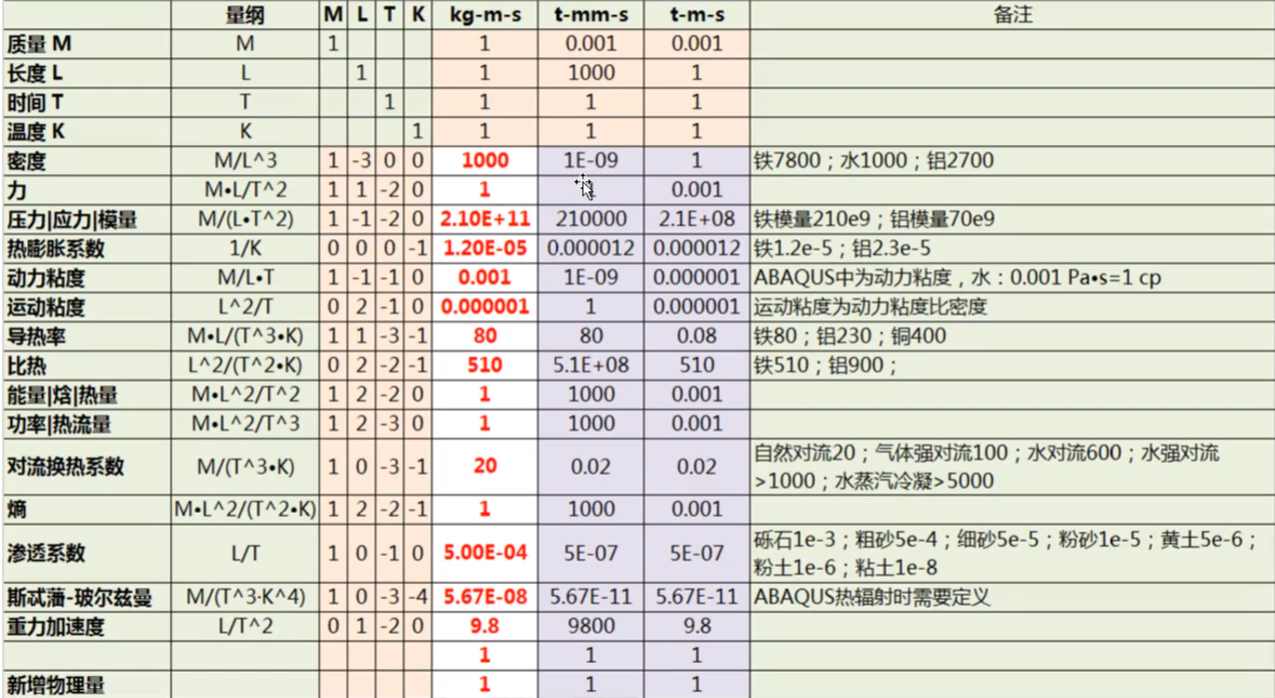

单位制

建模步骤

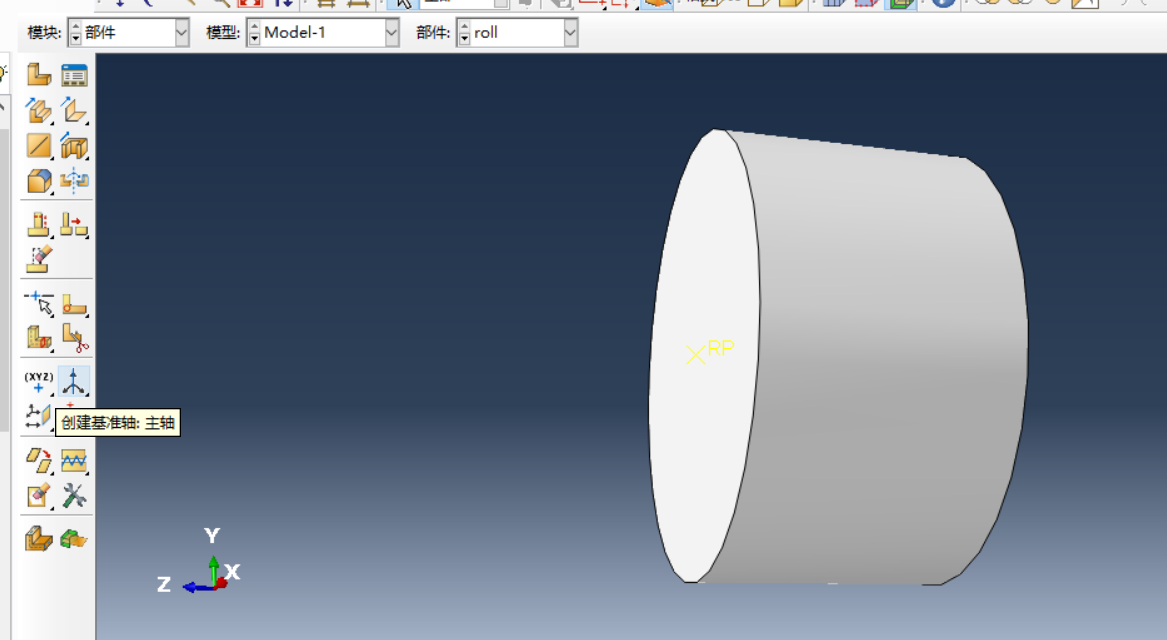

1创建基准轴

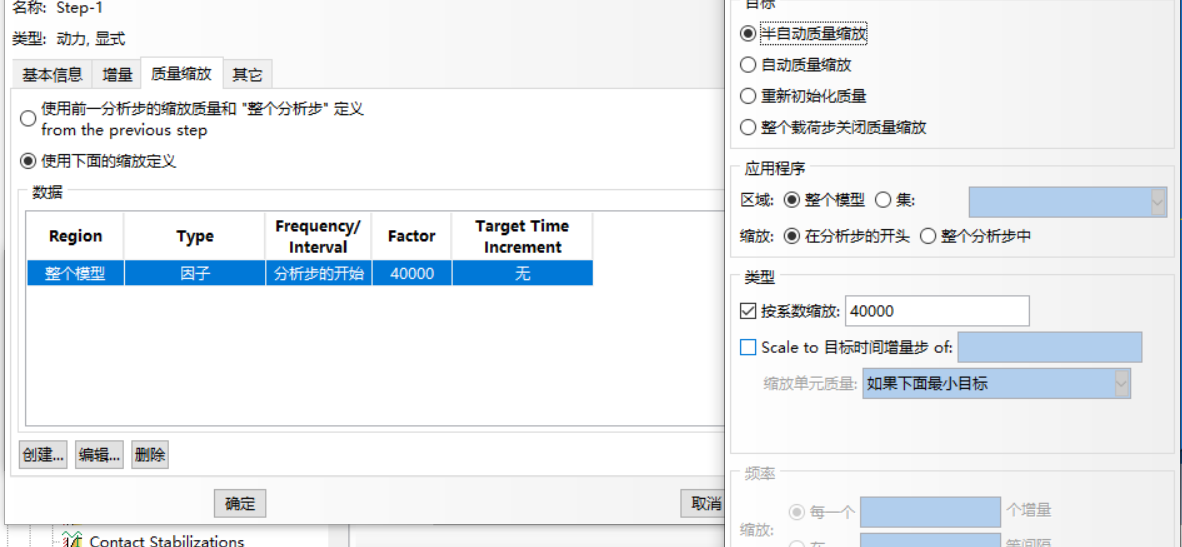

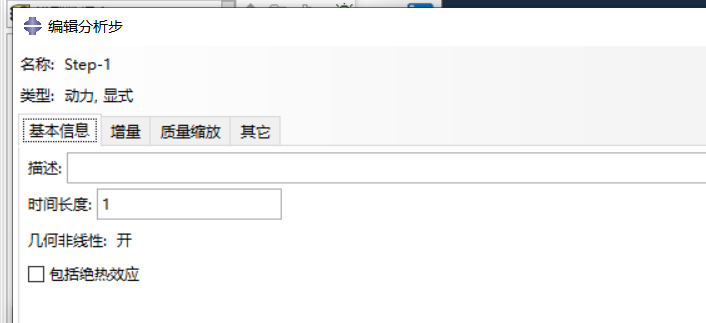

2编辑分析布 非线性开 质量缩放可减少计算速度

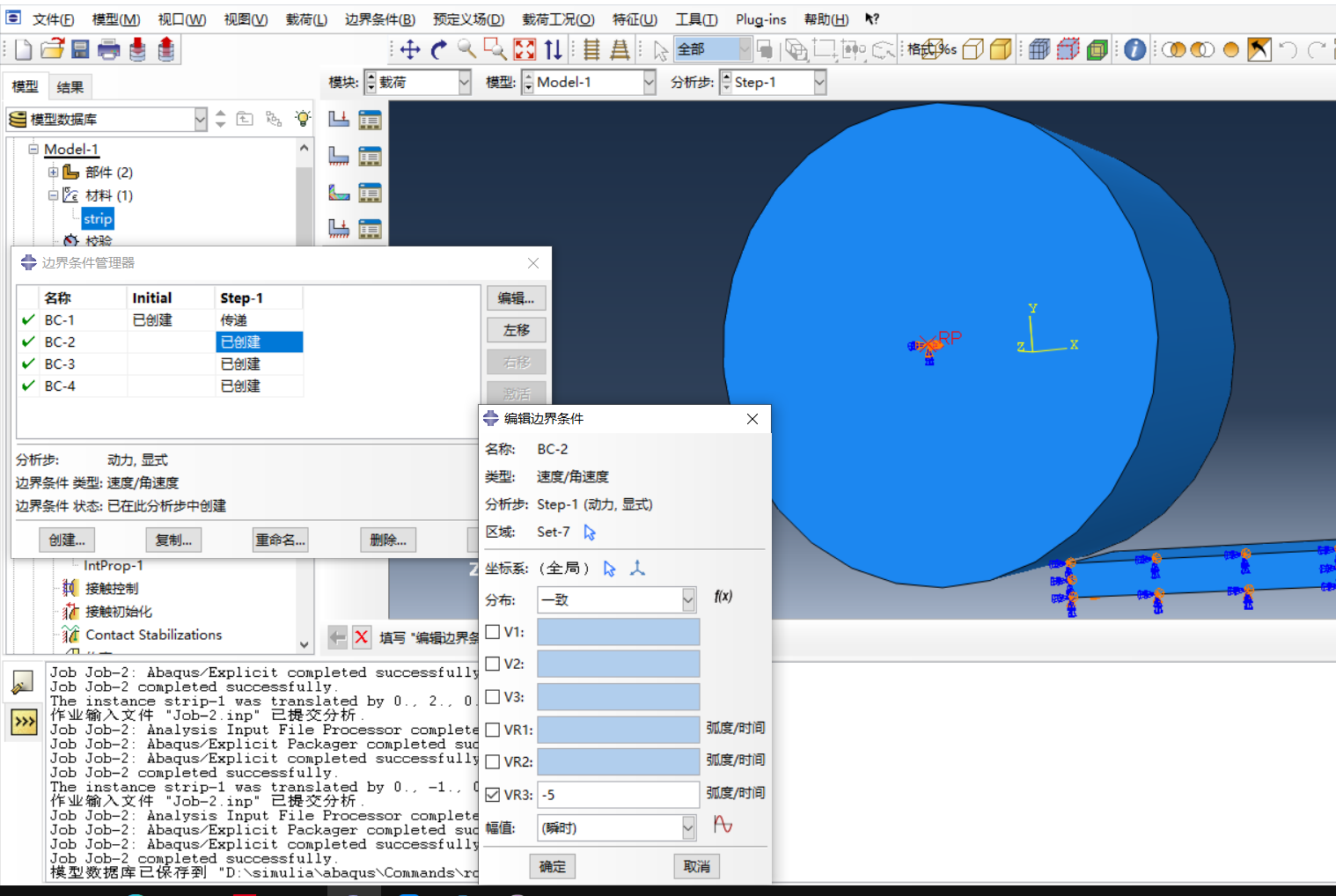

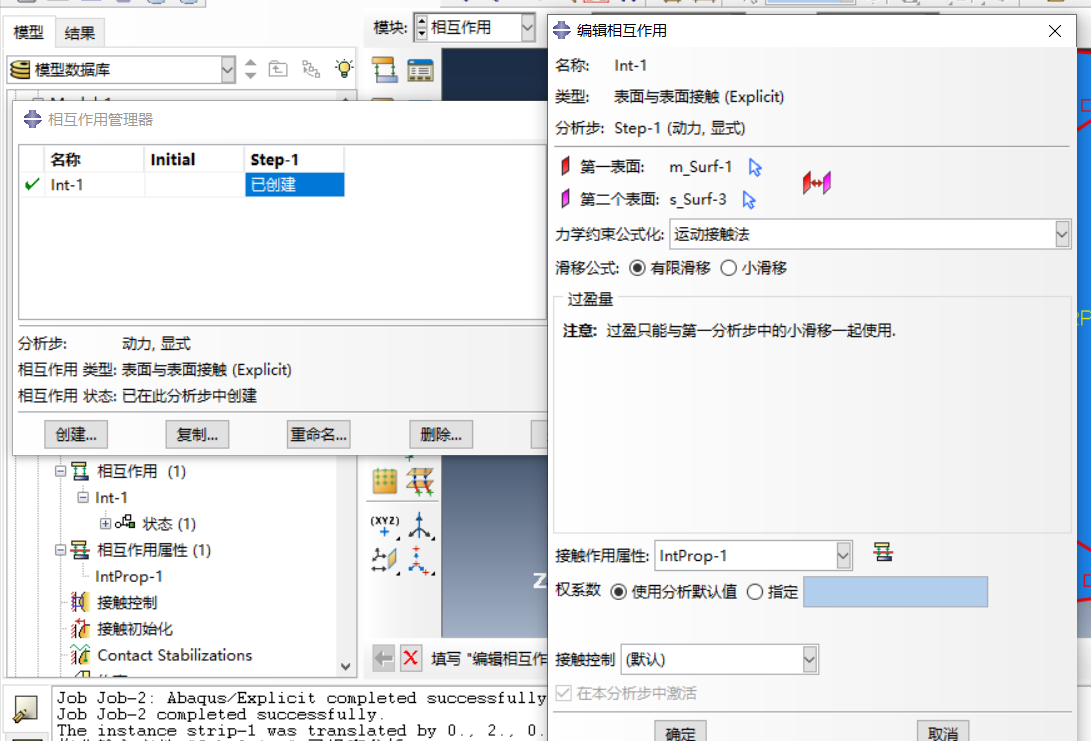

3设置边界条件 摩擦条件 面和面接触 罚 摩擦系数 0.3

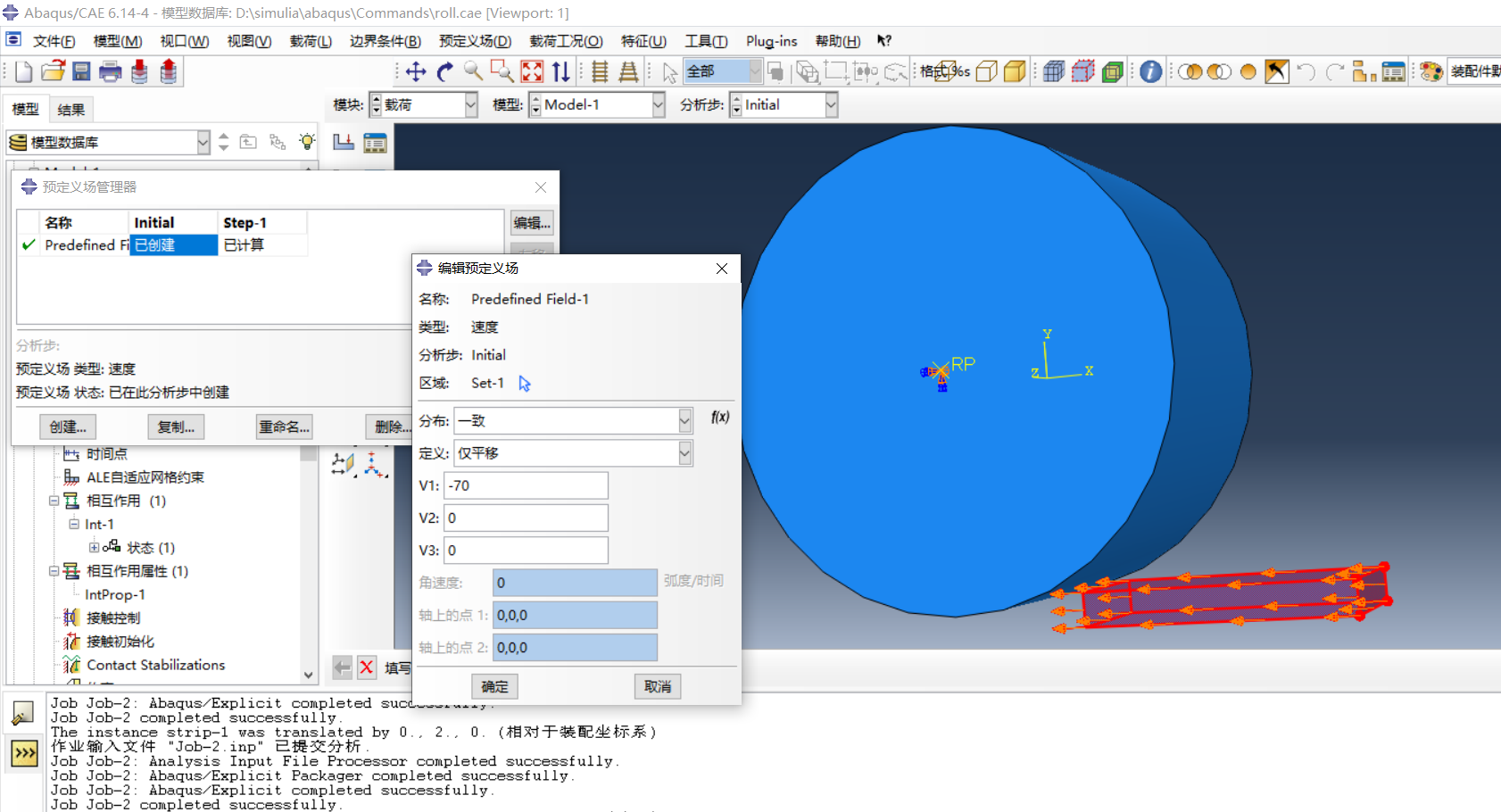

4设置速度场 带钢运动速度 70mm/s

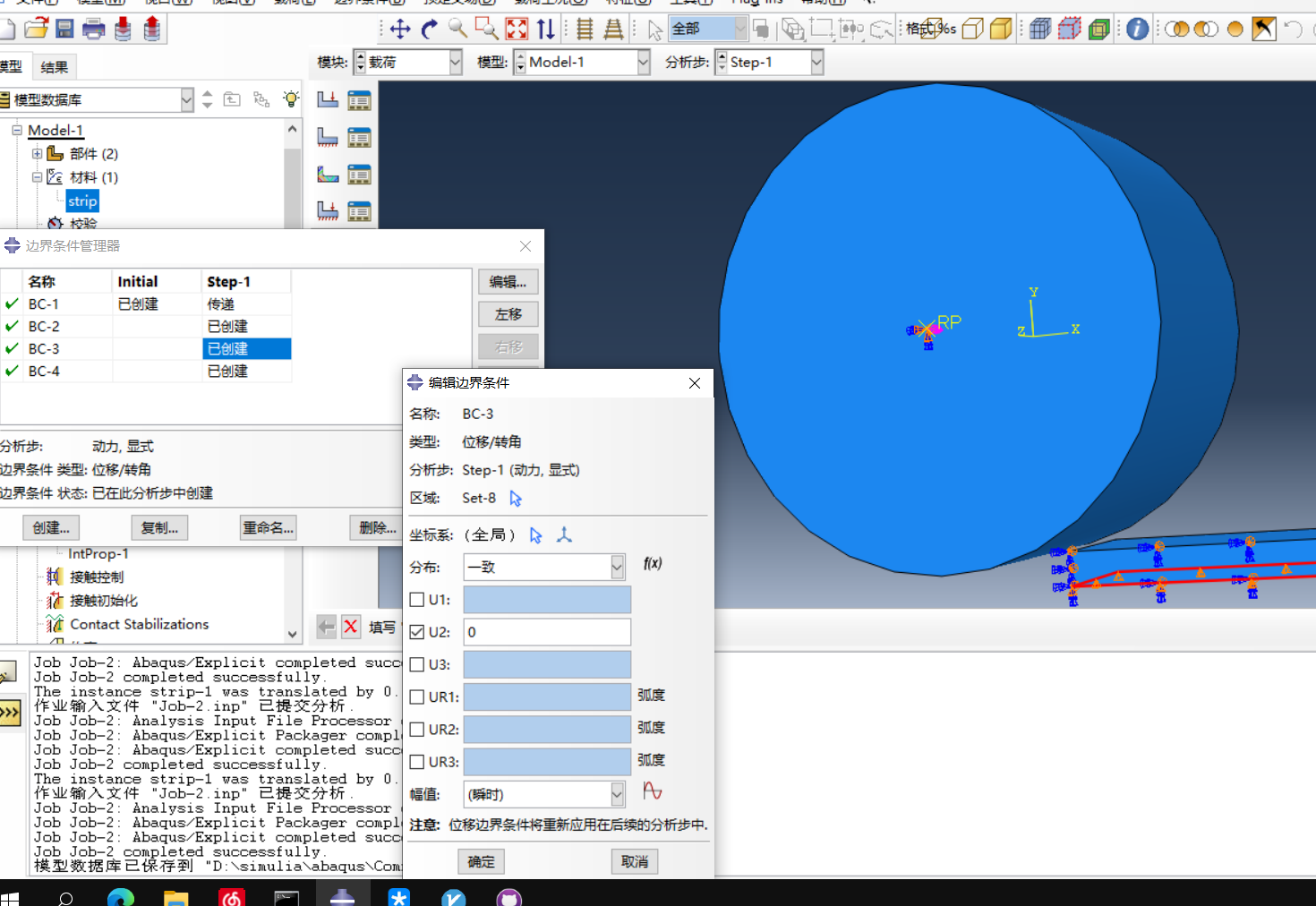

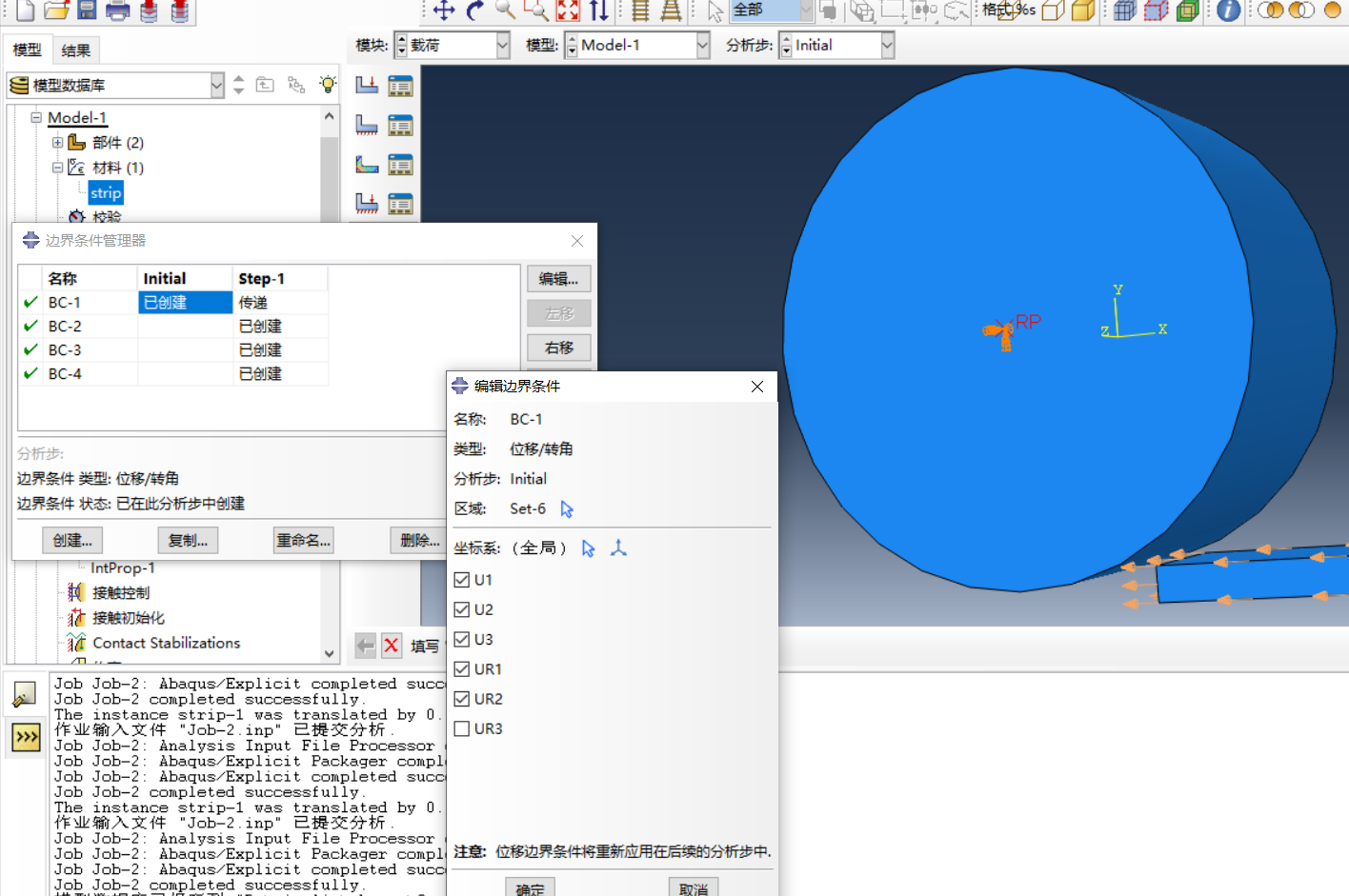

5设置边界条件 限制辊的限制度 只可以旋转

6设置转速

7设置带钢下面的自由度

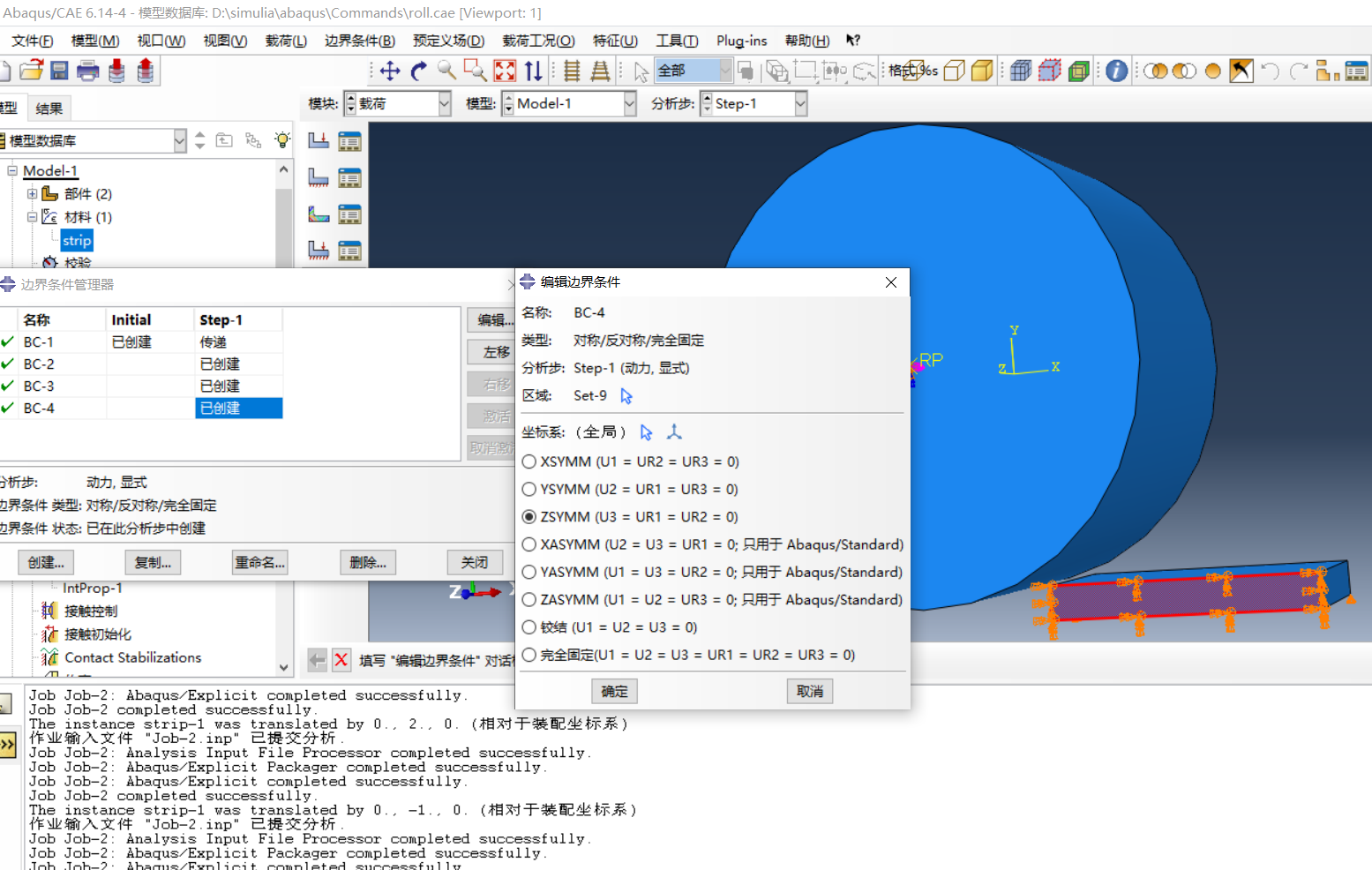

8对称

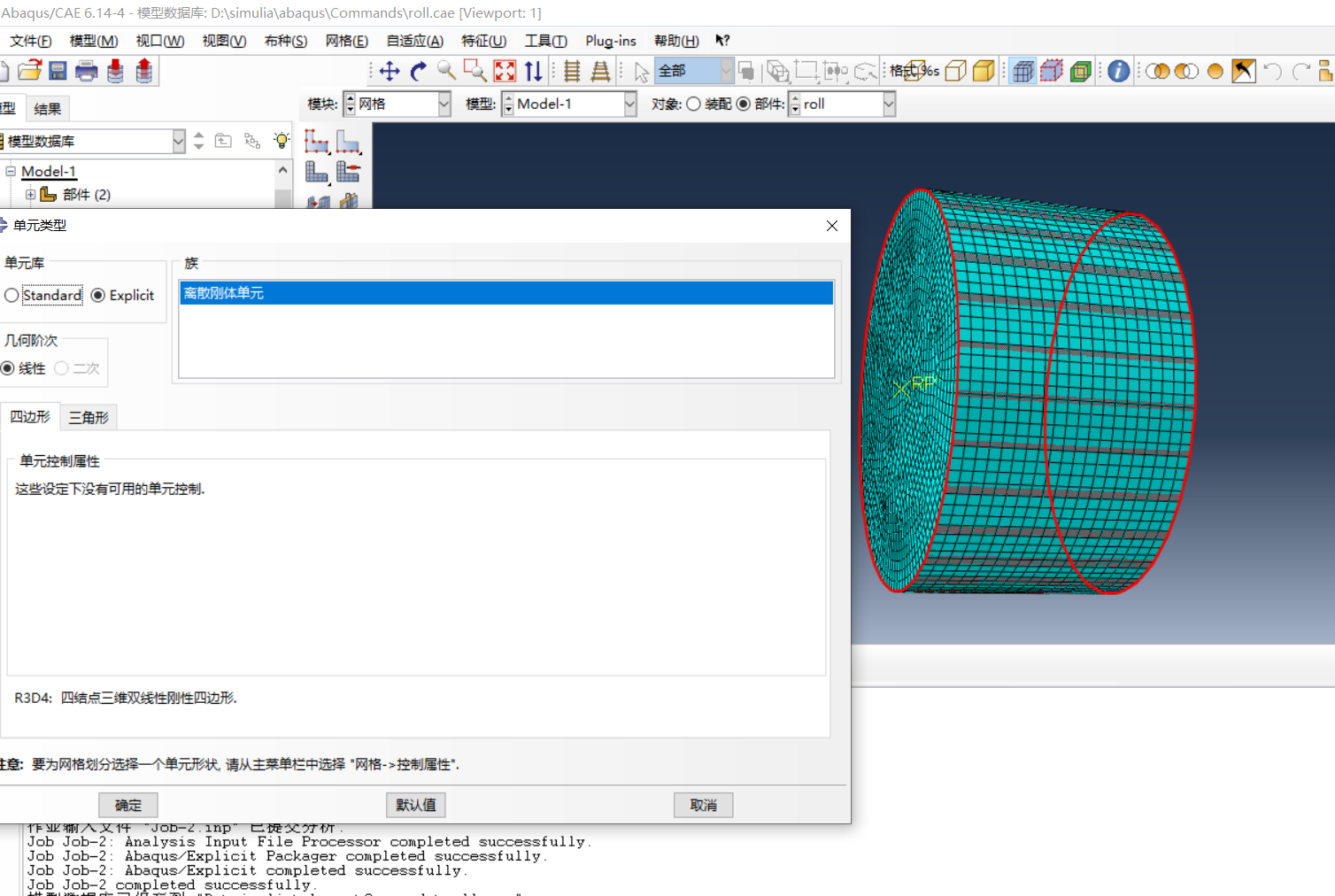

9动态轧制 单元设置

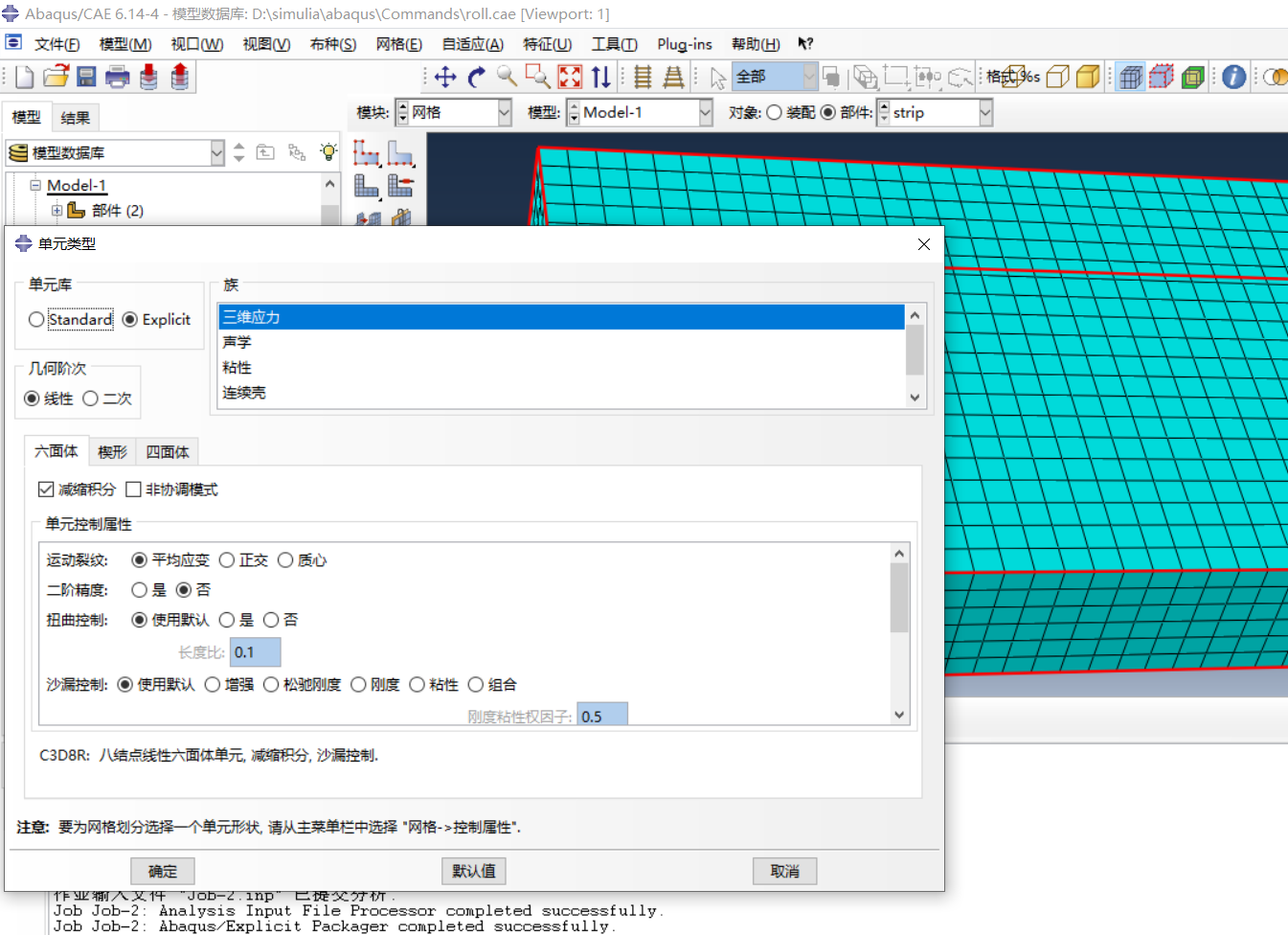

10动态轧制 单元设置
